CBL, Labpro: Forsøg med Datalyse

CBL, CBL 2, LabPro og CBR

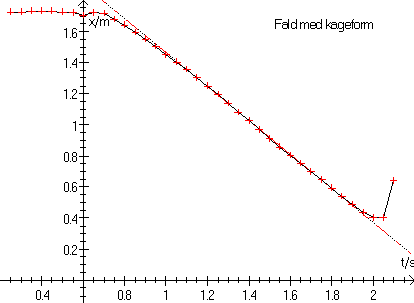

Frit fald med tærteform

Motion detektor anbringes på gulvet og en papirstærteform holdes i ca. 2 meters højde og slippes, når detektoren beeper.

Den lineære regression viser, at formen opnår en konstant fart 1,05 m/s.

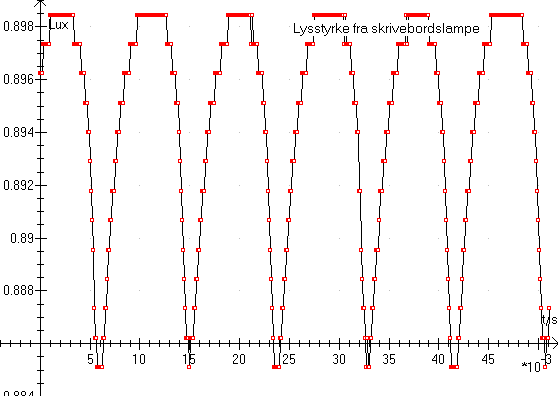

Skrivebordslampen

Lysstyrken fra en skrivebordslampe med sparerør målt med lux-sonden viser sig ikke at være konstant. Variationen er ikke så stor, som det ser ud til, men målingen viser, at sonden kan følge hurtige variationer og små ændringer.

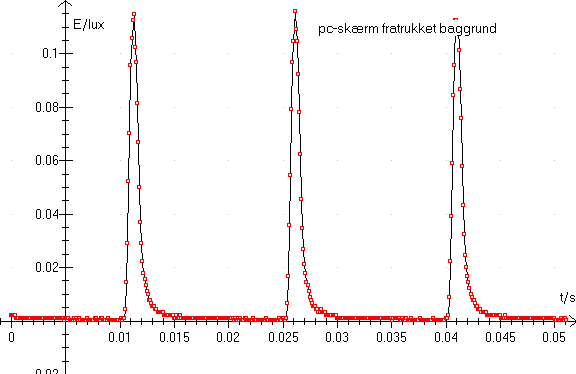

PC-skærmen

Lux-sonden er rettet direkte mod skærmens hvide baggrund. Der er foretaget 2 målinger. Først er lysstyrken målt, mens der er holdt for lysmåleren, det gav en baggrund på 0.0071 lux. Denne værdi er fratrykket ovenstående måling. Udregn selv opdateringsfrekvensen.

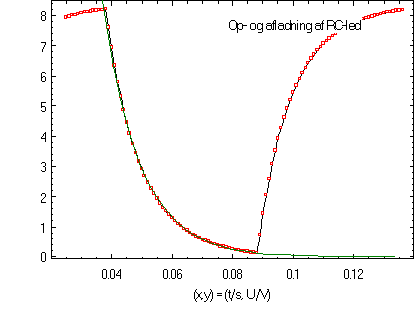

Op- og afladning af kondensator

Der er målt på et RC-led med R = 118W, og C = 103 mF. Målingen giver en tidskonstant på 1.11 ms. I Datalyse beregnes den til 1,28 ms vha. logaritmisk afbildning og lineær regression. Målingen er startet med stigende trigning ved 7 volt. Læg mærke til den indtegnede modelfunktion med grønt.

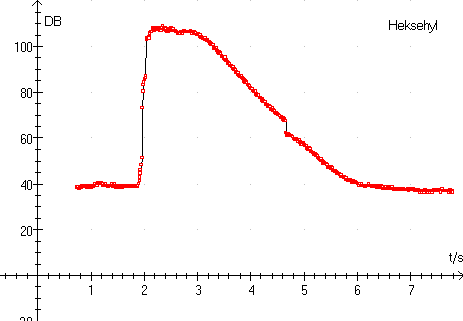

Heksehyl

TES-1352 eller TES-1353 Sound Level Meter benyttes som sonde til LabPro. Sound Level Metrets DC-output giver 0.1 Volt pr 10 DB. I ovenstående forsøg er SLM anbragt i vindueskarmen ca. 1 meter fra heksehylet. LabPro er indstillet til Scan med trigning på 0,7Volt og prestore 20%. Dette er blot en af mange mulige forsøg!

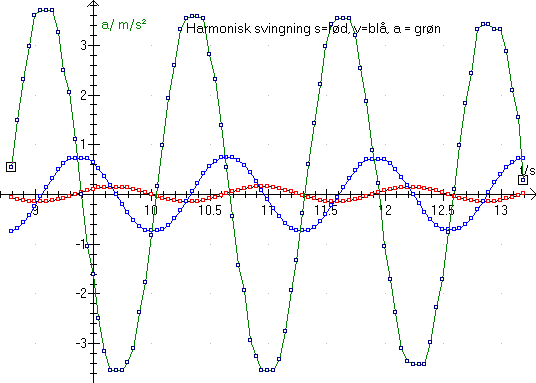

Harmonisk svingning

Forsøg med CBR

Et lod er ophængt i en fjeder lodret over CBR'en. Her ses et udsnit af et scan med 512 målinger med et tidsstep på 0.05 s. Stedfunktionen er flyttet, så middelværdien er 0 m. Målingerne er foretaget 3-punktsmedianudjævning. CBR'en har en række filtre til udjævning.

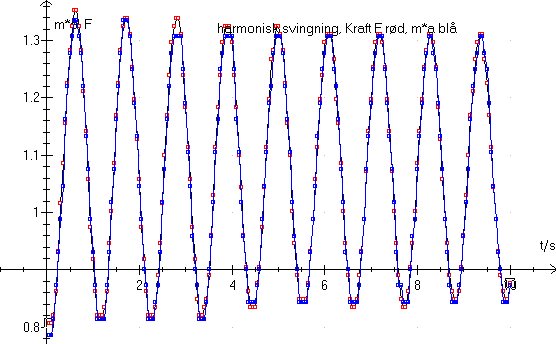

Forsøg med CBL, force sensor og accelerometer

I dette forsøg er et lod med massen 100 g ophængt i Dual force Sensor (±10N) og accelerometret er bundet fast på loddet. Der er foretaget er scan med 200 målinger med 0,05 sekund pr måling. Dernæst er to nye søjler beregnet i tabellen i Datalyse. Først den resulterende kraft m·a og så F - m_fjeder·g. Det giver jo en ganske pæn overensstemmelse.

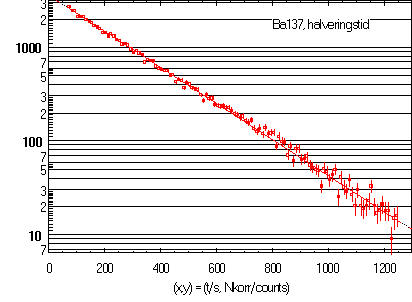

Halveringstid

Ratemeteret har indbygget GM-rør. Det giver pæne måltal og halveringstiden i dette forsøg er 156 sekunder. Tiden pr. måling kan indstilles frit fra 1 sek. og opefter. Der kan også måles med retur for hver måling, hvilket fx kan benyttes til bestemmelse af halveringstykkelse.

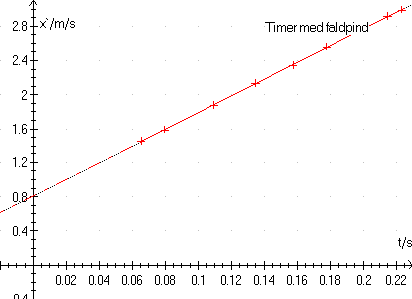

Timerforsøg

Forsøg med faldpind. Stedet som funktion af tiden måles, dernæst differentieres og g = 9,795 m/s² er fundet ved lineær regression. Der kan også måles omløbstid og svingningstid.

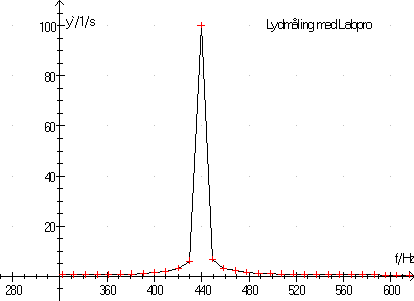

Lydforsøg vha. Labpro

Labpro kan sende 2000 punkter til pc’en på ca. 2. sekunder. Det kan benyttes til løbende lydmålinger. Her er 440,0 Hz på FD4E målt til 440,07 Hz.

Skop og Lydforsøg er kun programmet til LabPro!

Oversigt:

CBL, CBL 2 og LabPro kan indstilles til måling på 3 forskellige måder. CBL dog kun til de 2 første.

Realtime, data overføres løbende.
Non realtime, data gemmes i logger og overføres efter scannet
Non realtime - fastmode, som 2, men med tider fra 20 ms.

Realtime:

	CBL	CBL 2	LabPro
Mindste tid:	0.2 s	0.2 s	0.02 s
Sonic temp. korrektion	nej	ja	ja
Power konstant ON	nej	ja	ja
Delay fra 0s til 100s	ja	ja	ja
Digital out	ja	ja	ja
Analog out	nej	nej	ja
Autodetect af sonder	nej	ja	ja
Kalibrering af sonde	nej	ja	ja

Labpro benytter en hurtig seriel kommunikation, derfor 50 målinger i sekundet. Desværre har jeg måttet ændre tallet fra 100 til 50 målinger i sekundet, for LabPro ændrer selv tiden fra 0,01 s til 0,02 s!

CBL regner med en lydhastighed ved 20 °C.

Power konstant ON betyder, at der er spænding på tilsluttede sonder hele tiden. Det kan fx betyder noget for en pH-sonde eller en CO₂ sonde. Man bør så samtidig benytte en adapter, da apparatets batteri ellers hurtigt bruges op!

Delay kan fx benyttes sammen med Digital out. Herved startes måleproceduren. Et eller flere relæer kan startes via digital out, men målingerne opsamles først, når delay-tiden er gået.

Analog out på LabPro kan varieres fra - 3V til 3 V i spring på 1,22 mV. Spændingen sendes ud på ben 1 (hvid leder) på CH 4.

Autodetect af sonder: CBL 2 og LabPro kan sende sondens navn til pc'en. Man vælger blot Auto... for sonde.

Non Realtime:

	CBL	CBL 2	LabPro
Mindste tid: (maks. 1600 s)	100 ms	100 ms	100 ms
Antal målinger:	512	3000	3000
Power konstant ON	nej	ja	ja
Delay fra 0s til 100s	ja	ja	ja
Digital out	ja	ja	ja
Analoge indgange	3	3	4
Digitale indgange	1	1	2
Sonic indgange	1	1	2
Autodetect af sonder	nej	ja	ja
Lydsignal: klar og stop	nej	ja	ja
Dialog under måling	nej	ja	ja

CBL:

Vælges trigning, vil CBL'en display vise Ready indtil trigbetingelsen er opfyldt. Ved Manual trigning, starter scannet, når man trykker på tasten TRIGGER på CBL'en.

CBL 2 eller LabPro:

Vælges trigning, vil CBL2 / LabPro lyse gult og grønt indtil trigbetingelsen er opfyldt. Ved Manuel trigning, starter scannet, når man trykker på tasten START/STOP.

Ved de følgende Trigger typer, skal betingelsen være opfyldt før apparatet begynder at måle.

Vælges flere indgange, log tid og eller beregning af dy/dt er mindste tid pr måling større end 100 ms. CBL 2 og LabPro ændrer selv mindste tid til en brugbar værdi. CBL'en kan ikke dette, derfor er der indlagt en kontrol i Datalyse.

Der kan ikke trigges på temperatur, ellers kan man trigge på alle sonder. Man indtaster trig værdien i sondens enhed. Fx. 20, hvis trigværdien skal være 20 Newton.

Prestore (%) kan antage værdier fra 0 til 100 og vælges Prestore medtages p(%) målinger før trigbetingelsen er opfyldt.

Delay kan fx benyttes sammen med Digital out. Herved startes måleproceduren. Et eller flere relæer kan startes via digital out, men målingerne opsamles først, når delay-tiden er gået.

Dialog under måling: (CBL 2 og Labpro)

Når et online scan startes åbnes memoen. Hvis man undervejs klikker på »Læs Scan« tester Datalyse om målingerne er færdige. Hvis ikke skrives en besked.

Scannet kan afbrydes ved klik på »Stop måling«. Herefter kan de udførte målinger læses fra apparatets hukommelse.

Non realtime - fastmode (kun LabPro):

I fastmode kan LabPro virke som et skop. Tid pr måling kan indstilles til 20 ms, 30 ms ,.. 100 ms. og antallet af målinger fra 128, 256, 512,...2048.

LabPro indstilles til at måle i fastmode. I denne tilstand, kan man ikke kommunikere med LabPro under målingerne. Efter hver målekommando venter Datalyse derfor i den tid, som det tager at udføre målingen. Når tiden er gået, hentes data. Vælges trigning, venter Datalyse i den dobbelte tid.

Data overføres i Hexformat og det tager mindre end 2 sekunder, at overføre 2048 værdier.

I panelet kontrol kan trigning vælges. Vær opmærksom på, at trigbetingelsen bør opfyldes - ellers reagerer LabPro med en fejlkode.

Der benyttes autodetect af sonde, men alligevel kan man vælge spændingsområde. Bemærk nemlig, at der er forskel på opløsning og indgangsimpedans på ben 1 og ben 6:

Vin

Vin-low

LabPro 12 bit

4,9 mV

1,2 mV

Indgangsimpedans

1,046 MW

>10 MW

Det er fx tydeligt, at Verniers mikrofon giver bedre lydmålinger ved at vælge spændingsområdet til 0-5V. Autodetect vælger ±10 volt.

	Vin	Vin-low
LabPro 12 bit	4,9 mV	1,2 mV
Indgangsimpedans	1,046 MW	>10 MW
