Menu i Datalyse
Elastisk stød og uelastisk stød, se stødforsøg menu
Acceleration.
Frekvens, det er lidt besværligt, tryk mål og tryk reset.
Puls, T½ Counting
Læs memory, indtil 999 målinger
Nulstil memory.
Bemærk, at apparatet er halvautomatisk, dvs. man skal trykke på reset-knappen på apparatet for at sende til pc'en.
Bemærk, at kablet er krydset:
Baudrate 300, 9600, ingen paritet, 1 stop, 8 databit. Kommando "V" for version.
Søren Frederiksen har nogle terminalopsætninger, som benytter 300 baud. Derfor forsøger Datalyse først at få kontakt med 300 baud, hvis det ikke lykkes så forsøges med 9600 baud.
Ps.: Det er meget for langsomt med en baudrate på 300 til et apparat med memory!
Man kan selv sætte baudraten til 9600, se manualen til 2001 timer - scaler og interface.
Menu i Datalyse:
Elastisk stød og uelastisk stød, se stødforsøg menu
Uelastisk/elastisk stød
Accelerationsmålinger.
Start A, stop B, fx faldforsøg
Periodetid på A, fx til cirkelbevægelse,
Frekvens på A
Halveringstid
Halveringstykkelse
Poissonfordeling
Baudrate 9600, ingen paritet, 1 stop, 8 databit. Kommando "V" for version.
TTL-indgangen kan benyttes til GM-rør med 6mm jack-stik.
Menu i Datalyse:
- Grafisk måling
- Vis måling
Multimeter, termometer og pH-meter i et apparat.
Mindste tid 0.5 sekund.
Du indstiller knapperne på apparatet og Datalyse aflæser indstillingen og tilpasser koordinatsystemet.
Kablet er standard og baudrate 1200, ingen paritet, 1 stop, 8 databit.
Bemærk, at kablet er krydset:
Baudrate 300,(1200), ingen paritet, 1 stop, 8 databit. Ingen kommando for version.
Default baudrate er 300, men Datalyse sætter den op til 1200.
Menu i Datalyse:
Multimeter, termometer og pH-meter og manometer i ét apparat. Dvs. metret har 4 separate indgange til måling af
Ved grafisk måling vælges en af funktionerne. Indstil drejeknappen på apparatet til den ønskede funktion. Ved måling i multitabel kan alle 4 parametre måles samtidigt. Hvis man vil måle spænding, strømstyrke, modstand eller spænding, skal drejeknappen indstilles på den ønskede funktion.
Baudrate 9600, ingen paritet, 1 stop, 8 databit. Kommando "V" for version. Mindste tid 1 sekund.
Menu i Datalyse
Grafisk måling af frekvenser.
Vis måling
Kontrolpanel, til styring af alle funktioner.
Baudrate 1200, ingen paritet, 1 stop, 8 databit. Kommando "V" for version.
I menuen Kontrolpanel stilles baudraten til 9600.
Kontrolpanelet har 3 faneblade:
Indstil:
Her kan man indstille alle funktioner på funktionsgeneratoren. Det er nemmere (hurtigere) at indstille apparatet på en bestemt frekvens fra kontrolpanelet end vha. knapperne på fronten.
Man kan styre overtonerne på en stående streng ved først at indtaste frekvensen og så klikke på »Overtoner«. Herved indstilles på 1. overtone, 2. overtone... 9 overtone og atter på grundtonen.
Gæt en tone:
Knappen »vælg tone« indstiller funktionsgeneratoren på en tilfældig tone, som man så kan prøve at gætte.

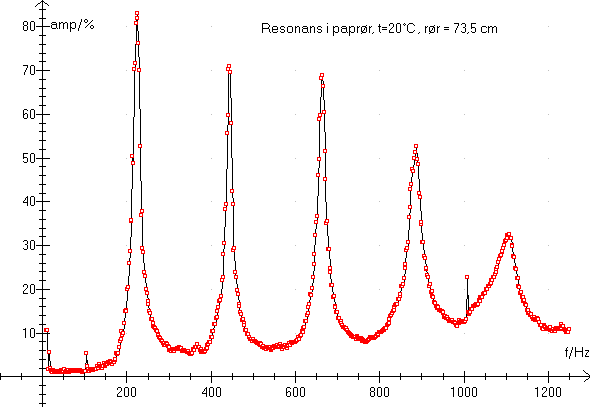

Funktionsgeneratoren har ikke hardwaresweep, men man kan lave et sweep fra Datalyse. Når man har klikket på »Start sweep« sender Datalyse en frekvenskommando til apparatet hver gang der er gået et tidsstep (minimum: 0,05s, maksimum: 5,0 s). Før start, skal man indstille apparatet til Amplifier og en passende lydstyrke. Under sweepet kan lyd måles vha. en mikrofon tilsluttet pc'ens lydkort. Det kan bl.a. bruges til at vise resonans i et paprør:
Nyt apparat, april 2011!
Menu i Datalyse
Halveringstykkelse, pladetykkelse indtastes før hver måling.
Halveringstid (og andre tidsafhængige målinger).
Poissonfordeling, fast tid på 1 sekund.
Baudrate 9600, ingen paritet, 1 stop, 8 databit. Kommando "V" for version.
Menu i Datalyse
Halveringstykkelse, pladetykkelse indtastes før hver måling.
Halveringstid (og andre tidsafhængige målinger).
Poissonfordeling, fast tid på 1 sekund.
Læs memory, max 50 målinger.
Læs datalog, max 250 målinger.
Baudrate 1200 (9600), ingen paritet, 1 stop, 8 databit. Kommando "V" for version.
9600 i parentes betyder, at indstillingen ændres af datalyse ved opstart. Det ville ellers vare for længe at læse loggen, nu tager det ca. 20 sekunder.
Menu i Datalyse
Grafisk måling
Vis måling
Multitabel, hvor alle parametre måles til tabel.
Oversigt, her gemmes målingerne ikke.
Indstilling af loggen, alle parametre indstilles.
Læsning af loggen.
Loggen placeres i tabellen, du kan efterfølgende lave grafer.
Baudrate 1200 (9600), ingen paritet, 1 stop, 8 databit. Kommando "V" for version.
9600 i parentes betyder, at indstillingen ændres af Datalyse når loggen læses. Det ville ellers vare for længe at læse loggen, nu tager det ca. 30 sekunder.
